डिवाइडर के प्रकार के बारे में समझाइए

1 Answer

0 votes

edited

डिवाइडर के प्रकार

1.फर्म ज्वॉइण्ट डिवाइडर

इस प्रकार के Divider दोनों टाँगों को ऊपर वाशर (Washer) रखकर रिवेट द्वारा जोड़ दिया जाता है।इस प्रकार बने जोड़ की दोनों टाँगों को बल लगाकर खोलना या बन्द करना पड़ता है।जोड़ ढीला हो जाने पर रिवेट को पीटकर उसे टाइट (Tight) करते हैं।

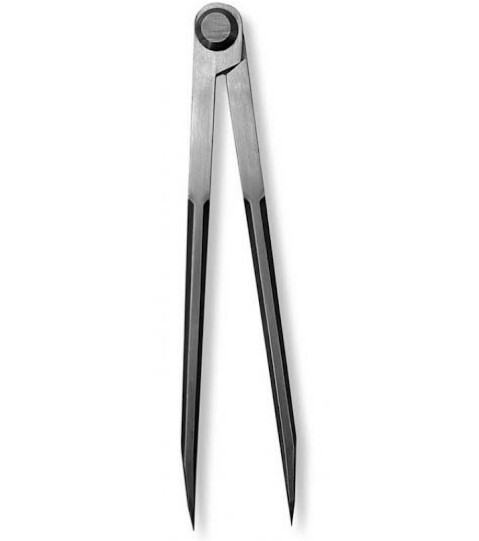

Firm Jiont Divider

Firm Joint Divider

2.स्प्रिंग टाइप डिवाइडर

इस प्रकार के Divider में इसकी दोनों टाँगों को एक चपटे स्प्रिंग (Flat Spring) द्वारा जोड़ा दिया जाता है।और दोनों टाँगों को एक नट व स्क्रू (Nut and Screw) की सहायता से समायोजित (Adjust) किया जा सकता है । स्प्रिंग का तनाव होने के कारण इसके द्वारा आसानी से शुद्ध (accurate) माप ली जा सकती है इस प्रकार के Divider का प्रयोग वर्कशाप में अधिकतर किया जाता है।

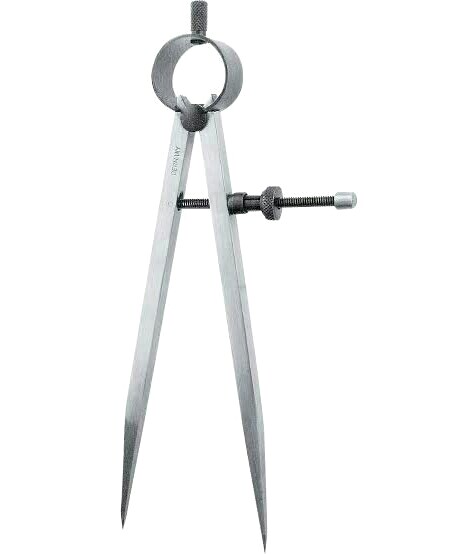

Spring Type Divider

Spring Type Divider

डिवाइडर के उपयोग

  1. किसी जॉब की सरफेस (Surface) पर चाप या वृत्त खींचने के लिए।
  2. किसी जॉब की सरफेस पर खींची हुई रेखा (Line) को बराबर भागों में बाँटने के लिए।
  3. स्टील रूल (Steel Rule) से माप को जॉब पर स्थानान्तर करने के लिए।

डिवाइडर की सावधानियाँ

  • डिवाइडर के प्वॉइण्ट तेज धार (Sharp) वाले होने चाहिए।
  • यदि Divider के प्वॉइण्ट घिस जाए तो उन्हें अलग-अलग नहीं घिसना चाहिए बल्कि दोनों को एक साथ मिलाकर घिसना चाहिए जिससे प्वॉइण्ट छोटे-बड़े नहीं हो सकेंगे।
  • फर्म ज्वॉइण्ट डिवाइडर की रिवेट न अधिक कसी (Tight) हुई और न अधिक ढीली होनी चाहिए।
  • यदि इनका प्रयोग न किया जा रहा हो तो,इनको तेल (Oil) या ग्रीस (Grees) लगा कर रखना देना चाहिए।
