चुम्बकीय फ्लस्क
किसी चुम्बकीय क्षेत्र में रखे किसी तल से गुजरने वाली चुंबकीय क्षेत्र रेखाओ की संख्या को इस तल से संबध चुंबकीय फ्लक्स कहलाता है ” इसे ϴ से व्यक्त करते है।

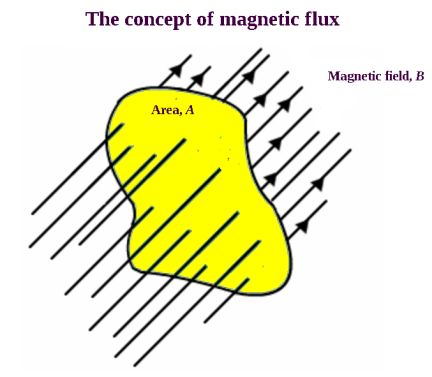

माना एक चुम्बकीय क्षेत्र है जिसका परिमाण B है , इसमें एक तल जिसका क्षेत्रफल A है , चुम्बकीय बल रेखाओ (चुंबकीय रेखाओं) के लंबवत रखा हुआ है अतः इस पृष्ठ से सम्बद्ध चुम्बकीय फ्लक्स का मान निम्न सूत्र से दिया जाता है
चुंबकीय फ्लक्स = चुंबकीय क्षेत्र x तल का क्षेत्रफल
ϴ = BA
माना रखा हुआ तल चुम्बकीय बल रेखाओं के लंबवत नहीं है इस स्थिति में माना तल के अभिलम्ब तथा चुंबकीय रेखाओं के मध्य कोण θ है तो चुंबकीय फ्लक्स
ϴ = BA cosθ
जब θ = का मान शून्य होता है अर्थात तल के अभिलम्ब व चुम्बकीय क्षेत्र रेखाओ के मध्य शून्य कोण हो तो चुंबकीय फ्लक्स का मान अधिकतम होगा
ϴ = BA cos0
cos0 = 1
ϴ = BA
जब θ का मान 90 डिग्री हो अर्थात तल के अभिलम्ब व चुम्बकीय क्षेत्र रेखाओ के मध्य 90 डिग्री का कोण हो तो चुम्बकीय फ्लक्स का मान शून्य होगा जो की न्यूनतम है
ϴ = 0
चुंबकीय फ्लक्स एक अदिश राशि है।
इसकी विमा[ML2T-2A1] होती है।
इसका SI मात्रक वेबर (Wb) होता है।
